エフェクターボードを構築する際の配線作業は、演奏の質を左右する重要な工程です。適切な準備と丁寧な作業を行うことで、ノイズの少ない安定した音質と使いやすいセットアップを実現できます。本ブログでは、エフェクターボードの配線に関する基本から実践的なテクニックまでを詳しく解説します。配線に自信のない方も、この記事を読めば間違いなく配線作業を極めることができるでしょう。
1. エフェクターボードの配線に必要な準備物リスト
エフェクターボードを作成する際には、事前に必要なアイテムを準備することでスムーズに作業が進みます。以下に、配線を行うために必要な準備物をリストアップしました。
必須アイテム
- エフェクター – 自分の好きなエフェクターを用意し、ボードにどのように配置するかを考えます。
- シールド（パッチケーブル） – エフェクター同士を接続するためのシールドを選びます。ケーブルの長さや質に注意を払いましょう。

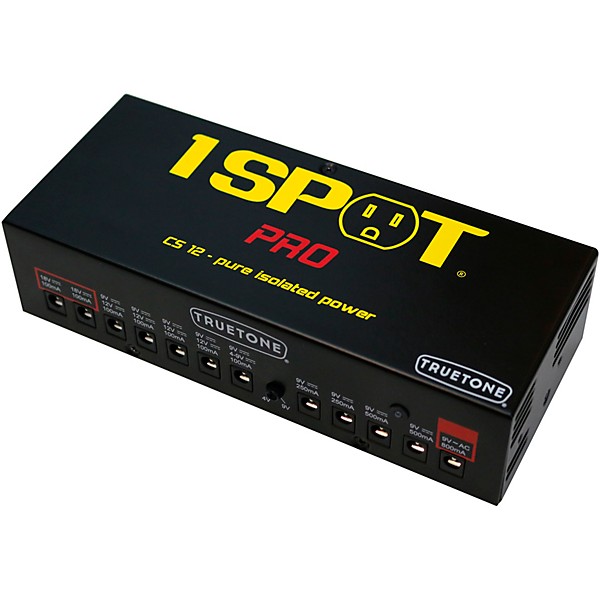

- 電源（パワーサプライ） – すべてのエフェクターを安全に動作させるための電源が必要です。信頼できるブランドの製品を選ぶことが重要です。
- 配線図及び配置図 – あらかじめエフェクターの配置や配線内容を計画し、図にすると作業が楽になります。しっかりとした準備がトラブルを防ぎます。
便利アイテム
- 結束バンド
- ケーブルを束ねて整理するために使います。整然とした配線を保つためには不可欠なアイテムです。
- マジックテープ
- ケーブルを固定するために役立ちます。とくに移動する際の安心感を与えます。
- フットスイッチキャップ
- フットスイッチを保護するために使用します。予期せぬ操作を防ぐための工夫としておすすめです。
- ペダルライザー
- エフェクターの底上げを行い、スペースを有効活用するためのアイテムです。ケーブルが絡まるのを防ぐ助けになります。
購入時のポイント
- 各アイテムの質に気を付けることが大切です。特にシールドや電源は、サウンドクオリティに直結するため、安物を選ぶのは避けましょう。
- サイズについても確認してください。エフェクターボードのサイズに合わせたアイテムを選ぶことが、後々のトラブルを減らします。
- 互換性を意識し、すでに持っているエフェクターやパワーサプライとの相性を考慮して選びましょう。
これらの準備物を用意することで、エフェクターボードの配線作業がよりスムーズに進むことでしょう。
2. ボードの選び方とエフェクターの配置のコツ
エフェクターボードを構築する際、ボードの選び方とエフェクターの配置は非常に重要です。正しい選択をすることで、使いやすく、ノイズの少ない理想的な環境を整えることができます。
ボードの選び方
まずはボードの選び方について見ていきましょう。
- ボードのサイズ

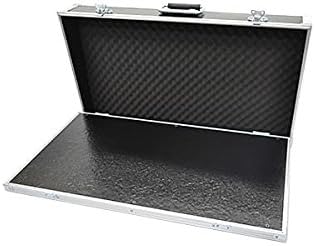

搭載するエフェクターの数やサイズを考慮し、適切な大きさのボードを選びましょう。基本的に、持ち運ぶ際の利便性を考え、コンパクトなサイズを選ぶことがポイントです。特に、エフェクターが6個以下の場合はソフトケース、6個以上ならハードケースを推奨します。
- ボードの材質
ボードには「板タイプ」と「すのこタイプ」があります。それぞれの特徴は以下の通りです： – 板タイプ: 配線がしやすく、複数のエフェクターをしっかり固定できます。外側がハードなものが多く、内部のエフェクターを守るのに適しています。 – すのこタイプ: 見た目が美しく配線を逃がしやすいですが、乱雑になりやすい一面があります。より几帳面な方に向いています。

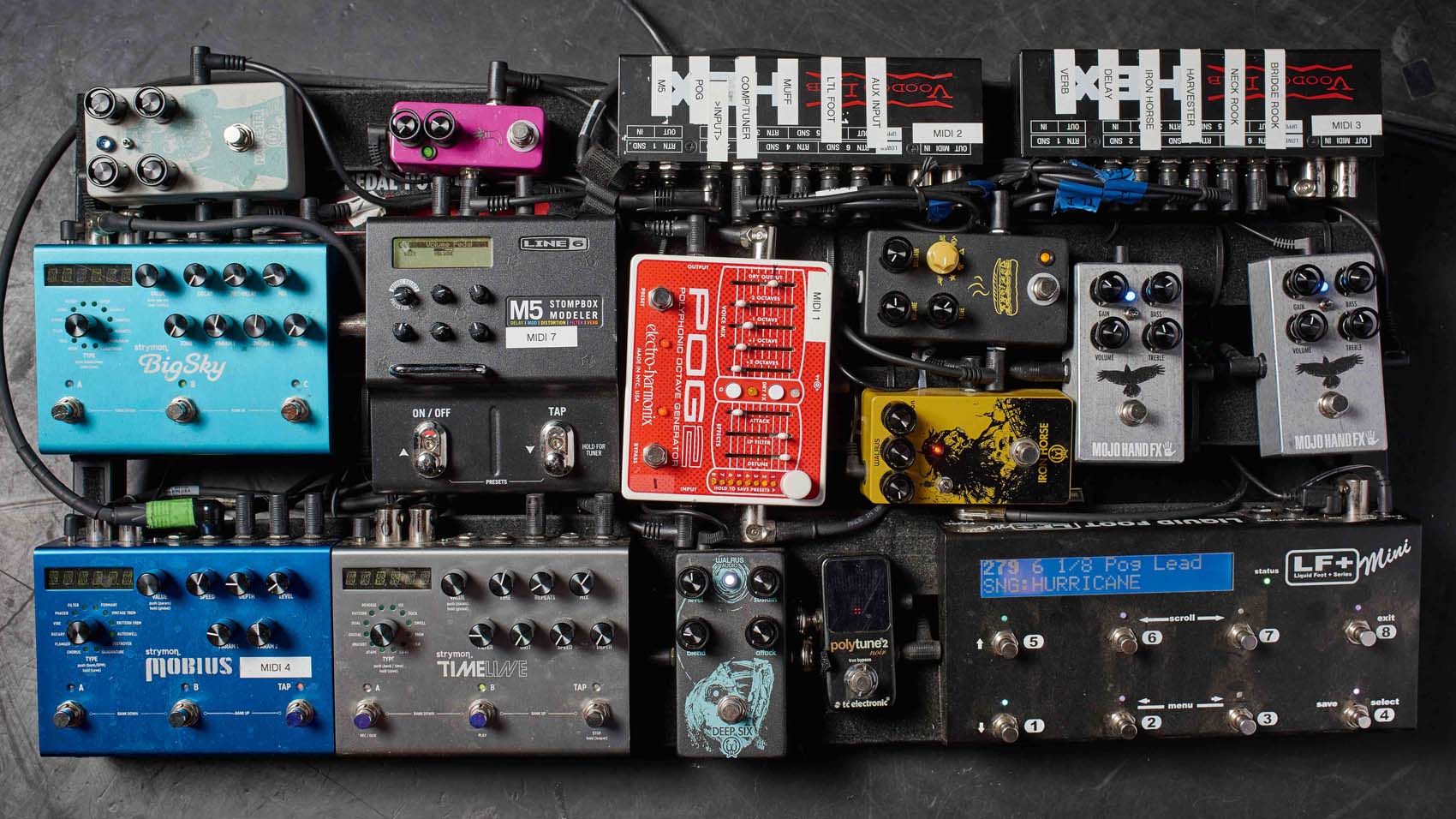

エフェクターの配置のコツ

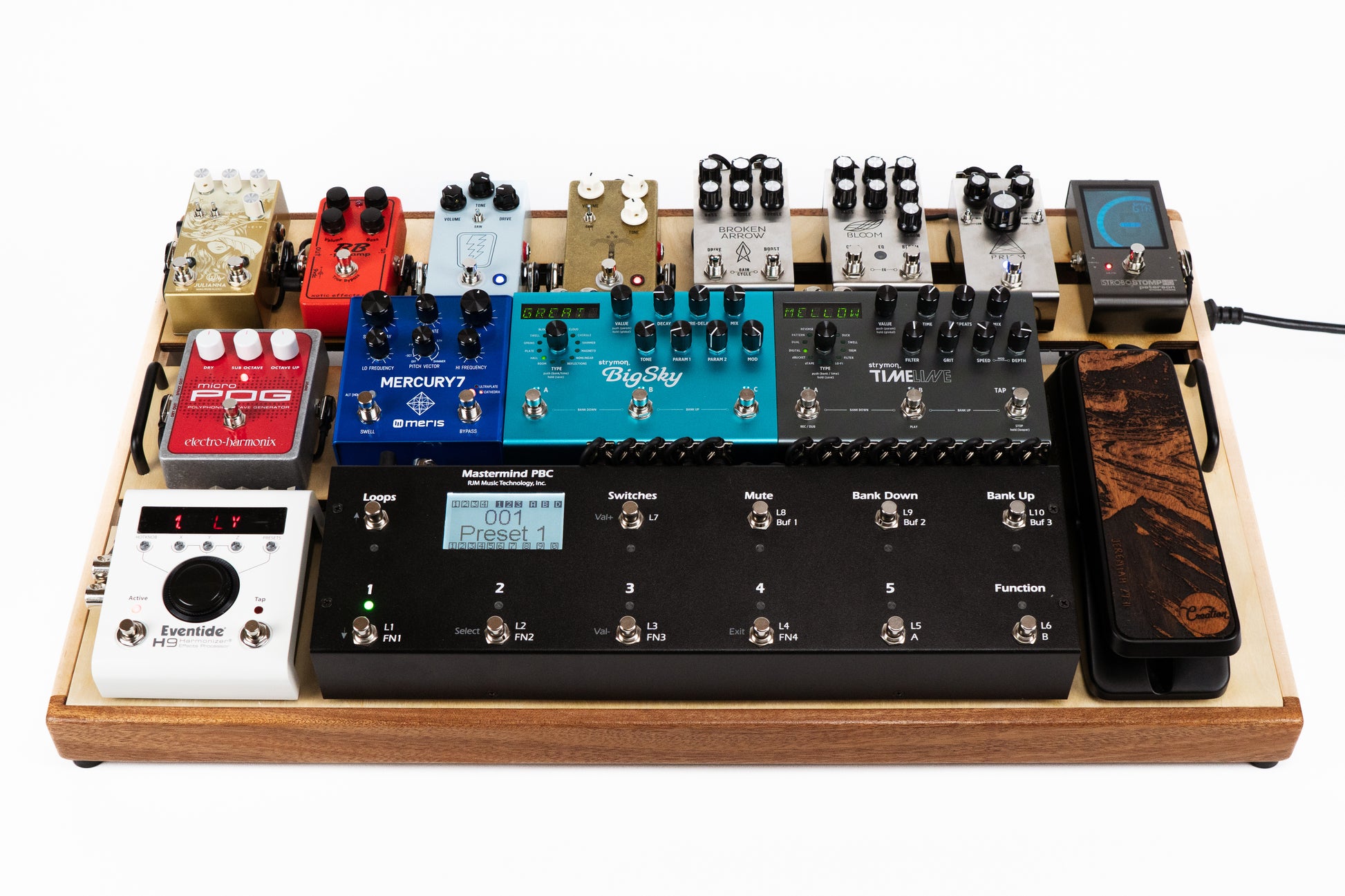

ボードのサイズが決まったら、次はエフェクターの配置を考えます。ここでは、効率的で操作しやすい配置を実現するためのポイントを紹介します。
- 踏み換えが頻繁なエフェクターは手前に
よく使用するエフェクターは、アクセスしやすい位置におくと便利です。特にライブパフォーマンスなどでは、瞬時に操作できる位置が求められます。 - 後列のエフェクターは底上げする
視認性とアクセスのしやすさを考慮し、後列のエフェクターは少し高めに配置すると良いでしょう。これにより、手前のエフェクターを踏みやすくしつつ、後ろのエフェクターも使用しやすくなります。 - ジャックの抜き差しを意識
各エフェクターの「イン/アウト」ジャックの位置を考慮しながら配置を決定します。ケーブルの抜き差しが簡単にできる位置に配置することで、演奏中のストレスを減らせます。 - エフェクター間の距離を確保
各エフェクター間に3cm以上の余裕を持たせることで、ケーブルの取り回しが楽になります。また、事故や不具合の際にもエフェクターが干渉しないように配慮しましょう。
まとめ
エフェクターボードの選び方と配置は、個々のスタイルや求める機能に応じて最適化することが重要です。自身の演奏スタイルに合ったボードと配置を見つけることで、より快適で効率的な演奏が実現できます。
3. パッチケーブルの配線テクニック完全ガイド
エフェクターボードにおけるパッチケーブルの配線は、音質や信号の安定性を確保するために非常に重要です。ここでは、パッチケーブルの配線に関する具体的なテクニックを紹介します。
パッチケーブルの材料と選び方

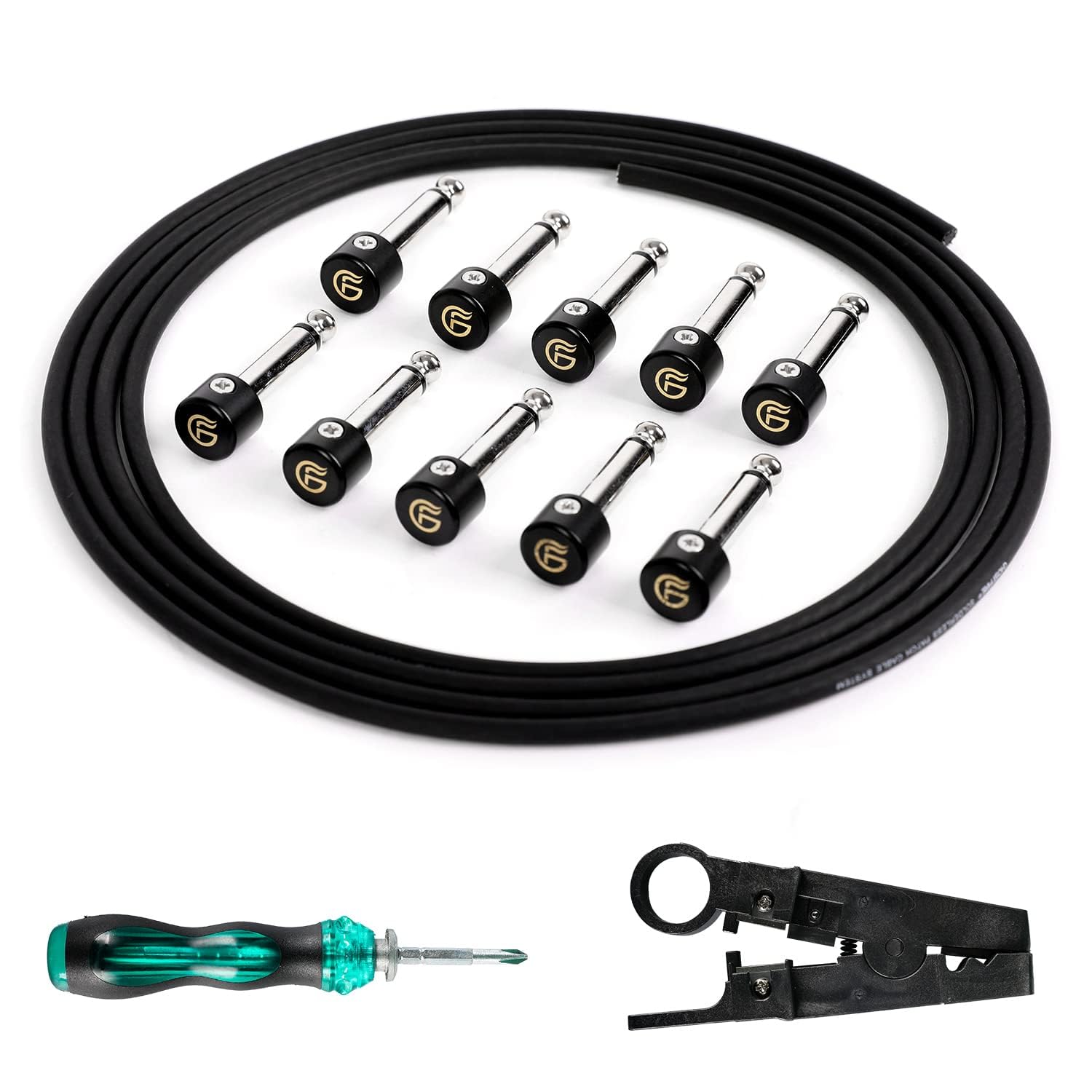

- 使用するケーブルの種類: – ソルダーレスケーブル: はんだ付けをしないタイプですが、耐久性や音質面では通常のはんだ付けされたケーブルに劣ることがあります。 – 標準のシールドケーブル: 音の伝達が安定し、高品質な音質を提供します。
- ソルダーレスケーブルの利点: DIYで簡単に長さ調整ができる、半田ごてが不要、ペダルボードのレイアウト変更が容易、などが挙げられます。
- 半田付けケーブルの利点: 安定した耐久性と音質、長年の実績と信頼性が挙げられます。
どちらを選ぶかは、ユーザーの用途、重視するポイント（音質、耐久性、利便性、コスト）、そして技術的なスキル（DIYの有無）によって変わってきます。例えば、頻繁にボードのレイアウトを変更する人や、半田付けが苦手な人にはソルダーレスケーブルが非常に便利です。一方で、最高の音質と揺るぎない信頼性を求める人には、高品質な半田付けケーブルが適していると言えるでしょう。
- プラグの選定: – プラグはできるだけコンパクトで取り回しが良いものを選ぶと良いでしょう。オヤイデのP-6.3Lなどが人気です。 – 大きすぎるプラグはスペースを取るため、L字型のものを選ぶと効率的です。
配線テクニック
- 長さの調整: パッチケーブルの長さは、ボードやエフェクターの配置によって変わります。おおよその目安として、以下のポイントを押さえましょう。
- 各機材間の距離を測定し、若干の余裕を持たせて設計します。
- 配線する際、直角を意識してケーブルを通すことで、余裕を生み出しやすくなります。
- 導通確認: ケーブルを作成した後、必ず導通テストを行いましょう。これにより、接続不良による信号の欠損を防げます。テスターを使って、各端子間の接続状態を確認することが大切です。
ケーブルの取り回しと固定
- ケーブルの束ね方: ケーブルが絡まないように、束ねる際はループを作らないように注意しましょう。ループを作るとノイズを拾いやすくなります。また、電源ケーブルとは別に束ねることも重要です。
- 結束バンドの使用: 両端を結束バンドで固定すると、ケーブルの揺れを防ぎ、ノイズの影響を減少させることが可能です。特に、パッチケーブルの両端をしっかり固定することが推奨されます。
信号ラインの流れを意識する
信号ラインは、機材からアンプに向かって流れるため、各機材をつなぐ際には流れを意識して配線しましょう。適切に配線を行うことで、音質が保たれ、安定した演奏環境を実現できます。
これらのテクニックを活用して、エフェクターボードのパッチケーブル配線を最適化し、高品質な音を楽しみましょう。信号の安定性やノイズ対策に役立つポイントをしっかり押さえることで、あなたの演奏が更に向上すること間違いなしです。
4. DCケーブルの正しい配線方法と電源管理
エフェクターボードを組む際に、DCケーブルの配線と電源管理は欠かせないポイントです。正確な配線を行うことで、ノイズを抑制し、エフェクターの性能を最大限に引き出すことができます。ここでは、DCケーブルの配線手法と効果的な電源管理の方法について解説します。
DCケーブルの配線手順
- 電源ラインの設計 – 配線を開始する前に、それぞれのエフェクターにどのように電源を提供するか計画を立てることが重要です。基本的にはDC出力からエフェクターへ直接接続する形が理想ですが、少しの余裕を持たせることがポイントです。直線的に配線するとケーブルが張り過ぎて外れやすくなるので注意が必要です。
- コネクタの選定 – DCケーブルには一般的に直線型とL字型のコネクタがあります。L字型コネクタを使えば、スペースの効率を良くし、エフェクター同士のレイアウトが容易になります。特に狭いボードを使用する際には、このタイプを選ぶことを推奨します。
- 結束作業 – ケーブルを結束バンドでまとめることは非常に重要です。この際、ケーブルの長さに注意を払い、過度に短くせず、メンテナンスがしやすいように少し余裕を持たせておくことが理想です。
ノイズ対策
DCケーブルは外部からのノイズを拾いやすいため、配線時には注意が必要です。
- 並行配線を避ける: DCケーブルをパッチケーブルなどの信号線と平行に配置すると、ノイズの影響を受けやすくなります。できる限り直角に配置することをおすすめします。
- 余ったケーブルの束ね方:
- 余ったケーブルの長さは円形に束ねるのではなく、折りたたんで固定することで、ノイズの発生を防ぎやすくなります。
電源管理のポイント
- 電源タップからの配線 – 電源タップから伸ばすDCケーブルは非常に硬い素材で作られているため、引っ張りやすいですが、壁に沿わせて固定し、直接的に力がかからないように注意しましょう。
- マジックテープの使用 – エフェクターの裏側にマジックテープを取り付けることで、確実に固定することができます。特にBOSSブランドのエフェクターは独自の形状を持っているため、取り付け方にも工夫が必要です。
- 定期的なチェック – 配線後は、各ケーブルがしっかり接続されているかどうかを確認することが肝要です。電源が入りにくいといったトラブルを避けるためには、導通をテスターで確認するプロセスが不可欠です。
DCケーブルの適切な配線と電源管理を行うことで、エフェクターボードのパフォーマンスを最大限に引き出すことが可能です。そのため、配線の整理や管理をしっかりと行うことが重要であることを忘れないようにしましょう。

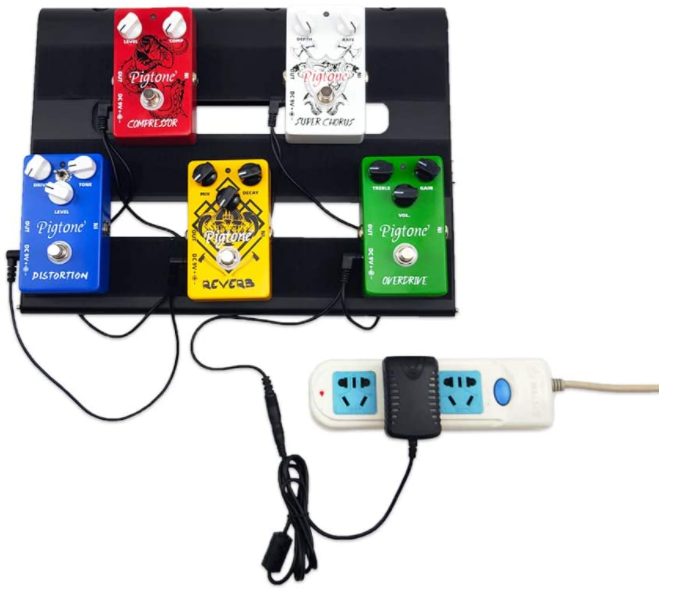

5. ノイズ対策！配線時の5つの重要ポイント
エフェクターボードの配線作業において、ノイズ対策は非常に重要なステップです。ノイズは演奏中の音質を損ない、トラブルの原因となることが多いため、しっかりと対策を行いましょう。ここでは、配線時に気を付けるべき5つの重要ポイントを紹介します。
1. 配線のループを最小限に
グランドループを作成しないよう心掛けましょう。「グランドループ（Ground Loop）」とは、複数のグランド（接地）ポイントが配線によってループ状に接続されてしまうことで発生する電気的な問題です。これにより、「ハムノイズ（50Hzや60Hzの低周波ノイズ）」などの不要な音が発生することがあります。
DCケーブルを含むすべてのケーブルでループができてしまうと、ノイズを拾う原因になります。したがって、ケーブルは束ねる際に輪っかを作らないようにし、できるだけ直線的に配置することが理想です。
2. パワーサプライと信号経路の分離
パワーサプライはしばしばノイズの発生源となります。そのため、エフェクターの信号経路から物理的に離して設置することをお勧めします。具体的には、パワーサプライをボードの一端に配置し、信号ケーブルが近づかないように注意しましょう。これにより、パワーサプライから発生する高周波数ノイズが信号に混入するのを防げます。
3. ケーブルの固定と整理
ケーブルをしっかりと固定することで、引っかかりや断線のリスクを減らすことができます。結束バンドやマウントベースを使って、必要に応じてケーブルをまとめて配置しましょう。また、ACケーブルやパッチケーブルは、できるだけ隣接させずに配置することが重要です。これらを意識的に配置することで、ノイズの乗りやすさを軽減できます。
4. 信号経路の管理
特にハイインピーダンスの信号が流れるパッチケーブルを使用する場合、DCケーブルと平行に配線しないよう配慮しましょう。長距離で近接すると、DCケーブルが発生するノイズを拾ってしまうリスクがあります。適切な距離を保つことで、クリーンな音質を維持できます。
5. 電源接続時の注意点
電源ケーブルは直従方向に巻かず、束ねて固定することが推奨されます。これにより、電流が流れる際のフィールド効果を抑え、ノイズを最小限に保つことが可能です。特に、最後に冗長の部分ができた場合、円形に束ねるのではなく、折りたたみ式にすることで、更なるノイズ対策になります。
ノイズ対策はエフェクターボードを使用する上で避けては通れない重要な要素です。これらのポイントをしっかりと押さえた上で、快適な演奏環境を作り上げていきましょう。
まとめ
エフェクターボードの配線は、適切な準備と配置、そしてノイズ対策を行うことで、確実に演奏環境を向上させることができます。必要な準備物を整え、ボードの選択やエフェクターの配置を慎重に検討することで、ケーブルの取り回しが楽になり、操作性が高まります。さらに、パッチケーブルやDCケーブルの正しい配線テクニックを理解し、ノイズ対策を徹底することで、クリーンで高品質な音を得られるでしょう。これらのポイントを意識しながら、自分に合ったエフェクターボードを構築することで、より良いステージパフォーマンスが実現できるはずです。
